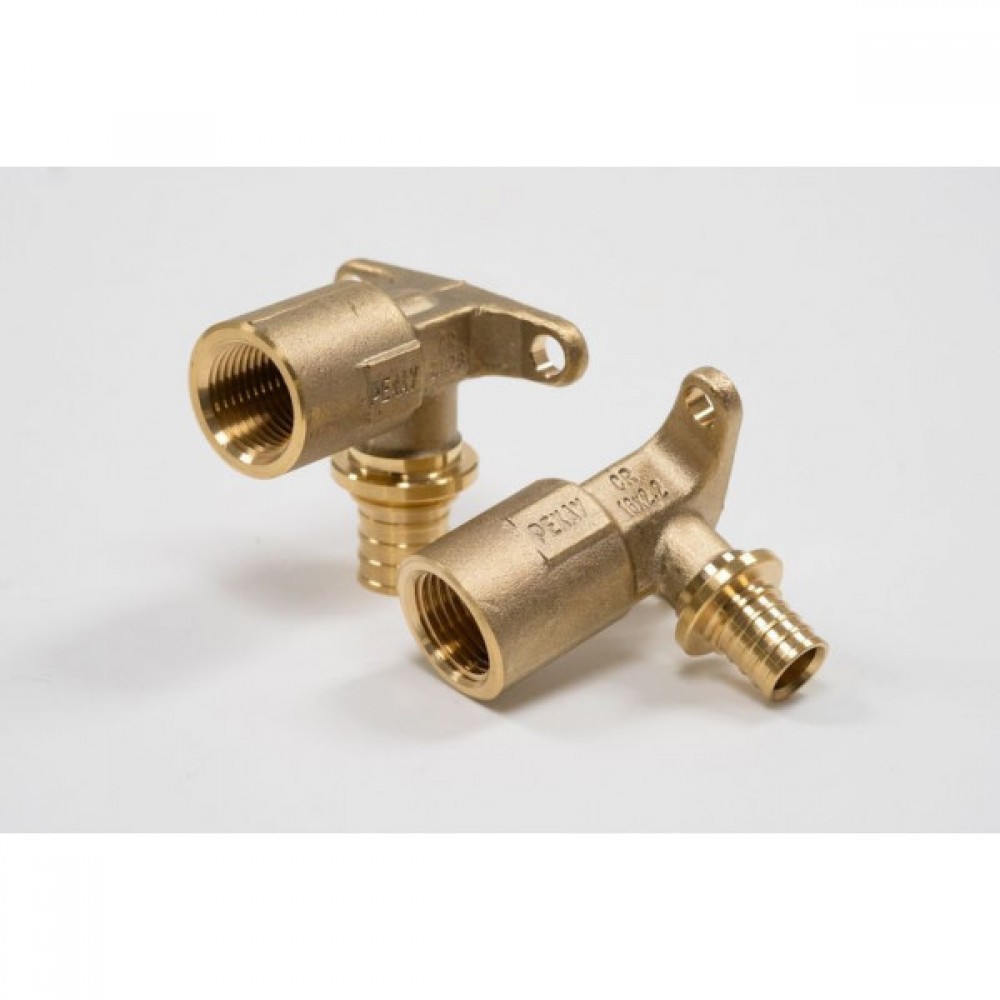

Угольник настенный с длинным патрубком, внутренняя резьба 20-Rp 1/2 MX

Угольник настенный REHAU Rautitan MX 90° с внутренней резьбой

Основные характеристики

• Наименование: Угольник настенный комбинированный 90°

• Серия: Rautitan MX

• Производитель: REHAU (Германия)

• Тип: Настенный монтажный угольник с внутренней резьбой

• Материал: Латунь CW510L с никелевым покрытием

• Угол поворота: 90°

• Резьба: Внутренняя (G½", G¾")

• Крепление: Отверстия под крепеж с противовращательными гранями

• Рабочее давление: 10 бар (при +95°C)

• Температурный режим: -10°C до +100°C

• Совместимость: Трубы REHAU Rautitan 16-20 мм

• Гарантия: 10 лет

Техническое описание

Специализированный настенный угольник REHAU Rautitan MX предназначен для стационарного крепления и поворота трубопровода на 90° с переходом на резьбовое соединение. Идеален для аккуратного монтажа настенного оборудования.

Конструктивные особенности:

• Плоская монтажная платформа с отверстиями под крепеж

• Внутренняя резьба для подключения настенной арматуры

• Противовращательные грани для фиксации при монтаже

• Интегрированное пресс-соединение для быстрой установки

• Никелевое покрытие для защиты от коррозии

Преимущества:

• Надежное стационарное крепление к стене

• Аккуратный монтаж без дополнительных элементов

• Совмещение функции крепления и изменения направления

• Полная совместимость с системами REHAU

• Профессиональный внешний вид

Инструкция по монтажу

1. Разметка и подготовка монтажных отверстий

2. Крепление угольника к стене с помощью дюбель-гвоздей

3. Подготовка трубы: обрезка, калибровка, снятие фаски

4. Надевание монтажной гильзы на трубу

5. Вставка трубы в пресс-часть угольника до упора

6. Обжим соединения инструментом RAUTOOL

7. Подключение оборудования к резьбовой части

Области применения

• Крепление и подключение настенных смесителей

• Монтаж полотенцесушителей и радиаторов

• Установка настенных душевых стоек

• Подключение сантехнического оборудования

• Фиксация трубопроводов в угловых зонах

Комплектация

• Индивидуальная блистерная упаковка

• Маркировка с указанием параметров

• Сертификаты соответствия

• Техническая документация

Дополнительная информация

• Рекомендуемый крепеж: дюбель-гвозди 6×40 мм

• Для монтажа требуются монтажные гильзы REHAU

• Подходит для скрытого и открытого монтажа

• Соответствует стандарту DIN 3620

Профессиональное решение для аккуратного настенного монтажа!
