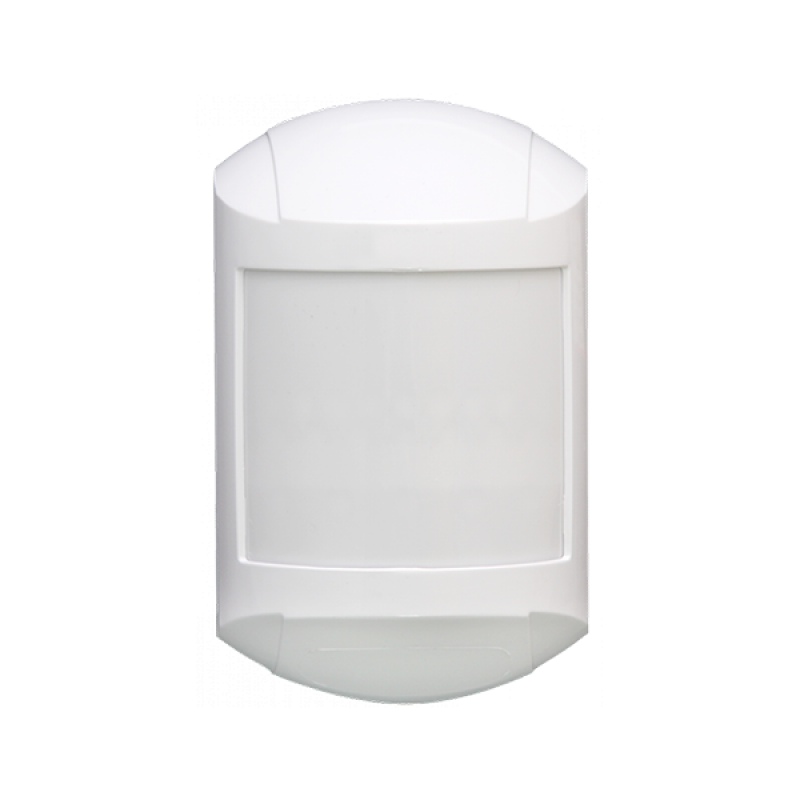

Датчик движения Астра-515

Датчик движения проводной объемный оптико-электронный Астра-515 ИО 409-32 с кронштейном.

Назначение

Обнаружение проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге путем размыкания выходных контактов сигнального реле. Электропитание извещателя осуществляется от любого источника постоянного тока с номинальным напряжением 12 В с амплитудой пульсации не более 0,1 В.

Основные данные

• объемная зона обнаружения (линза — «стандарт»);
• антисаботажная зона отсутствует;
• дискретная регулировка обнаружительной способности;
• оптоэлектронное реле;
• комплектация угловым кронштейном.

Информативность

• «выход на дежурный режим»;
• «норма»;
• «тревога».

Конструкция

Конструктивно извещатель выполнен в виде блока, состоящего из основания и съемной крышки. Внутри блока смонтирована печатная плата с радиоэлементами и клеммниками винтовыми для внешних подключений. На плате установлен индикатор для контроля работоспособности извещателя. На крышке извещателя с внутренней стороны закреплен фиксатор, прижимающий и фиксирующий линзу. На пироэлектрический приемник установлен колпачок (эксплуатация извещателя без колпачка не допускается!).

Конструкция извещателя предусматривает его установку на стену помещения непосредственно или в углу помещения с помощью углового кронштейна (входит в комплект поставки).
