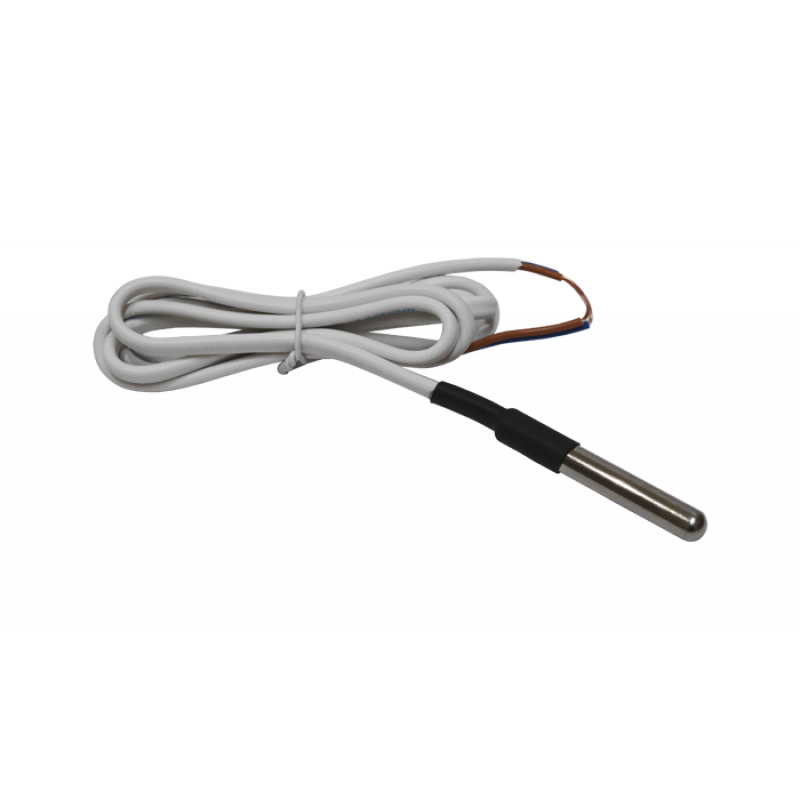

Проводной цифровой датчик температуры ZONT DS18В20 (тип DS18S20) в металлической гильзе. Предназначен для измерения температуры теплоносителя системы отопления. Защищен от влаги. Не требует калибровки. Длина провода 1 м. Диапазон измеряемых температур: от -55 до +125 °C.
Особенности подключения и использования:
- Подключаются в шлейф параллельно. Всего можно подключить до 10-ти шт.;
- Удаленность последнего датчика в шлейфе не может превышать 100 м.;
- Максимально допустимое расстояние датчика от шлейфа — 0,7 м.;
- Минимально допустимое расстояние между точками подключения датчиков в шлейфе — 0,2м.;
- Нельзя подключать датчики в одну точку;
- Нельзя прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения;
- Датчики подвержены помехам, вызываемым неисправность люминесцентных и светодиодных светильников.
Датчик трехпроводной, но подключается по двухпроводной схеме:
Необходимо соединить вместе черный и красный провод и подключить их к минусовому проводу шлейфа, а желтый провод подключается к сигнальному (плюсовому) проводу шлейфа (см. рекомендуемые подключения на приведенных ниже схемах).
