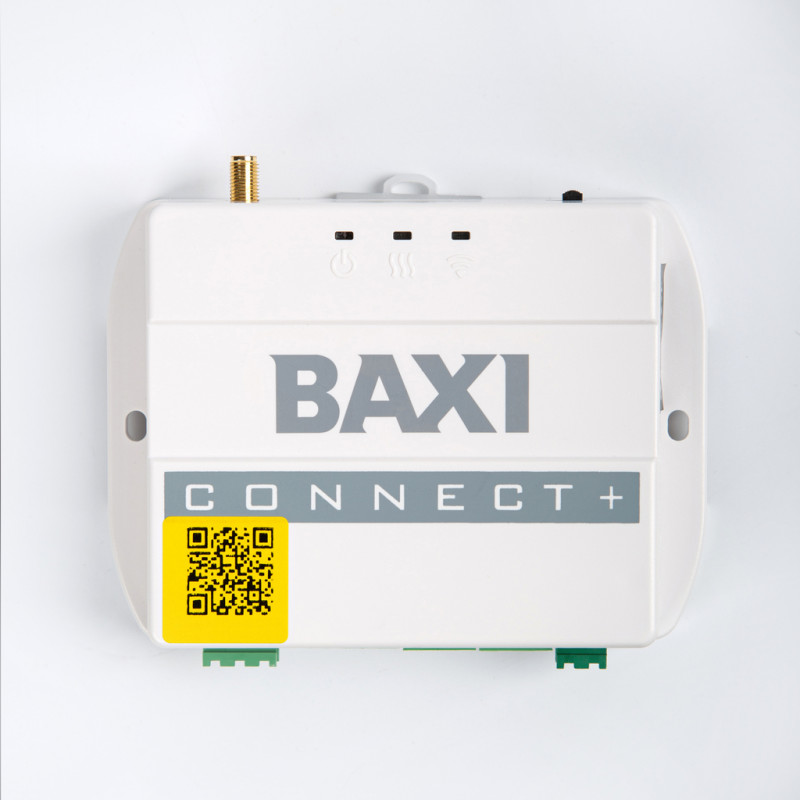

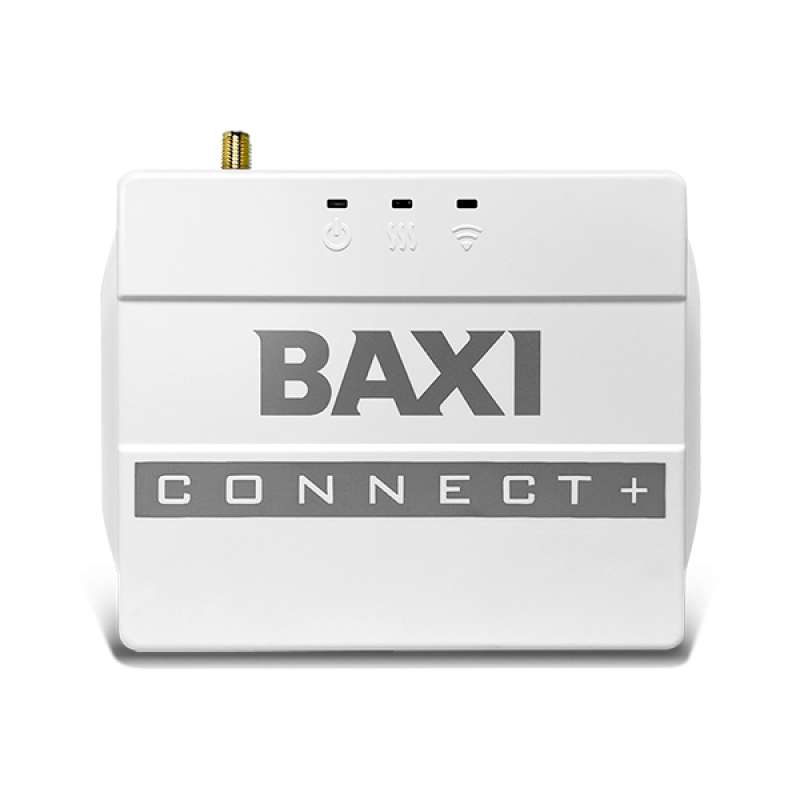

Контроллер BAXI CONNECT+

Cпециальный контроллер ZONT для удаленного управления инженерной системой с котлами BAXI и De Dietrich

• GSM и Wi-Fi связь в одном приборе!
• Управление по цифровой шине котлом BAXI, De Dietrich
• Подключение штатной панели управления котла BAXI, De Dietrich
• Управление отоплением и ГВС
• 2 котла в управлении (основной + резервный)
• Погодозависимая автоматика
• Пошаговый «Мастер настроек»
• Подключение радиодатчиков ZONT 868 МГЦ
• Работа с погодным сервером
• Функции «Антилегионелла», «Антизамерзание», «Лето»
• Дистанционный контроль датчиков различного назначения
• Сохранение связи при отключении электроэнергии до 4 ч. (резервная батарея)
• Крепление на стену и DIN-рейку


  Контроллер Baxi Connect+ создан ZONT специально для управления системой отопления, в которой используются отопительные котел/котлы BAXI и De Dietrich. Имеет собственное мобильное приложение с «Мастером настроек», позволяющим в несколько кликов выполнить все необходимое регулирование системы отопления. Схемы подключения к котлам смотрите во вкладке «Документация».

  Обращаем ваше внимание, что с 2024 года в паспорте на прибор серийный номер устройства и дата его производства не указываются – вся информация содержится в Qr-коде, размещенном на корпусе прибора.

  Как контроллер управляет котлами

  Прибор способен управлять 2 котлами по алгоритму «основной + резервный». При этом основной котел BAXI или De Dietrich подключается через встроенную в устройство цифровую шину. Такое управление котлом позволяет управлять модуляцией горелки и, следовательно, существенно снижать энергопотребление. Котел греет только тогда, когда нужно и ровно на столько, сколько требуется системе отопления.

  Важно! При таком подключении можно использовать штатную панель основного котла BAXI или De Dietrich для ручного управления!

  Резервный котел в системе отопления подключается только релейным способом. Тип используемой энергии, бренд производителя не имеют значения.

  Использование погодозависимого алгоритма позволяет автоматизировать управление теплом с учетом изменения уличной температуры. Температурные данные могут быть получены как от уличного датчика, так и с погодного сервера. Применение такого алгоритма позволяет плавно изменять температуру теплоносителя в зависимости от погоды за окном.


  Основное питание	внешний источник стабилизированного питания напряжением 11 — 28 В постоянного тока
  Резервное питание	встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
  Потребляемая мощность	не более 6 Вт
  Поддерживаемые интерфейсы	RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)
  Поддерживаемые адаптеры для расширенного управления котлом по цифровому протоколу	OpenTherm: встроенный адаптер для управления котлом BAXI; допускается подключение штатной выносной панели Comfort
  Релейный выход	1 шт., используется для релейного подключения котла или электрического прибора не подключен к цепям питаниям контроллера (выход типа “сухой контакт”) коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
  Аналоговый вход	1 шт., — контролируемое входное напряжение 0-30 В; — дискретность измерения 12 бит; — погрешность не более 2%; — подтяжка к цепи плюс 3,3 В через резистор 100 КОм
  Аналоговый вход NTC	2 шт., предназначены для подключения температурных датчиков типа NTC-10
  Датчики температуры	Проводные Тип — аналоговые NTC, RS-485, цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771 (DS), МЛ-772 (DS), МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20 Беспроводные — до 120 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
  Датчики охранные и информационные	Проводные Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф Беспроводные Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-712, МЛ-570
  Корпус	пластиковый, с креплением на плоскую поверхность или на DIN-рейку
  Габаритные размеры	125 х 90 х 35 мм
  Вес брутто	0,3 кг
  Класс защиты	IP20 по ГОСТ 14254-2015
  Диапазон рабочих температур	минус 25 ⁰С — плюс 70 ⁰С
  Максимально допустимая относительная влажность	85 %
