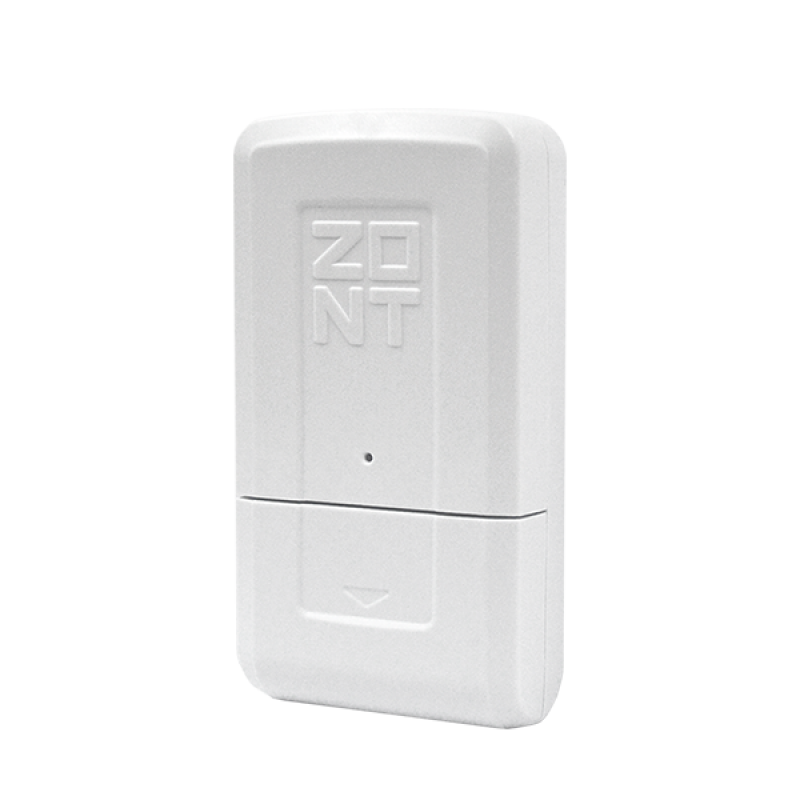

Универсальный адаптер цифровых шин (ECO)

Для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami

• подходит для всех термостатов и контроллеров ZONT
• работает по K-Line и RS-485
• крепится на стену



  Универсальный адаптер цифровых шин предназначен для обеспечения обмена данными между автоматикой ZONT и отопительным котлом, поддерживающим один из цифровых протоколов:

  • OpenTherm – открытый протокол цифровых шин отопительных котлов;
  • E-Bus – протокол цифровых шин котлов Vaillant и Protherm;
  • BridgeNet – протокол цифровой шины котлов Ariston (серии Net);
  • Navien – протокол цифровой шины ряда котлов Navien;
  • Navien Deluxe One – протокол цифровой шины котлов Navien Deluxe One, Deluxe C Plus;
  • BSB – протокол цифровой шины котлов с платой управления Siemens;
  • WOLF – протокол цифровой шины котлов WOLF;
  • Kiturami – протокол цифровой шины котлов Kiturami.

  Важно! По цифровой шине работают не все котлы вышеуказанных производителей. Проверить возможность управления по цифровой шине конкретной модели котла можно в Совместимости котлов с ZONT.

  Универсальный адаптер автоматически определяет тип цифровой шины котла и обеспечивает обмен данными между его электронной платой и автоматикой ZONT:

  • с котла считываются технические параметры его работы и сервисные установки;
  • на котел передаются уставка теплоносителя и целевая температура горячей воды контура ГВС.

  Набор доступных для считывания рабочих параметров цифровой шины котла и отображение их значений в сервисе ZONT зависит от марки и модели котла. Контролируются:

  • фактическая температура теплоносителя;
  • фактическая температура ГВС;
  • сервисные значения диапазона работы котла на Отопление и ГВС;
  • фактический уровень модуляции горелки;
  • фактической значение давления теплоносителя;
  • температура обратного потока;
  • заданные значения температур теплоносителя и ГВС;
  • признаки работы котла на отопление и ГВС.

  При возникновении ошибок и аварий котла адаптер цифровой шины обеспечивает считывание кодов ошибок.

  При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

  При фиксировании неисправности или аварии котла ZONT передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

  Особенности универсального адаптера:

  • Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT для управления несколькими котлами;
  • Считывание кода неисправности / аварии котла и передача кода для отображения в личном кабинете веб-сервиса www.zont-online.ru.

  При использовании адаптера с отопительными приборами ZONT:

  — вы уверены в работоспособности своего котла;

  — используете возможности гибкой настройки для создания комфортного микроклимата в помещении;

  — вы экономите на энергоносителях от 35%!

  Внимание! Наличие в котлах надписи «OpenTherm» не гарантирует работы по цифровой шине, необходимо свериться со списком котлов, проверенных и прочитанных ZONTом.
  Для подключения адаптера к некоторым котлам BAXI необходим разъем MHU-02, приобретается отдельно (не представлен в ассортименте интернет-магазина). Список моделей, для которых нужен и не нужен разъем, смотрите здесь.



  Напряжение питания	10-28 В
  Максимальный потребляемый ток	30 мА
  Интерфейсы подключения к котлу	OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami

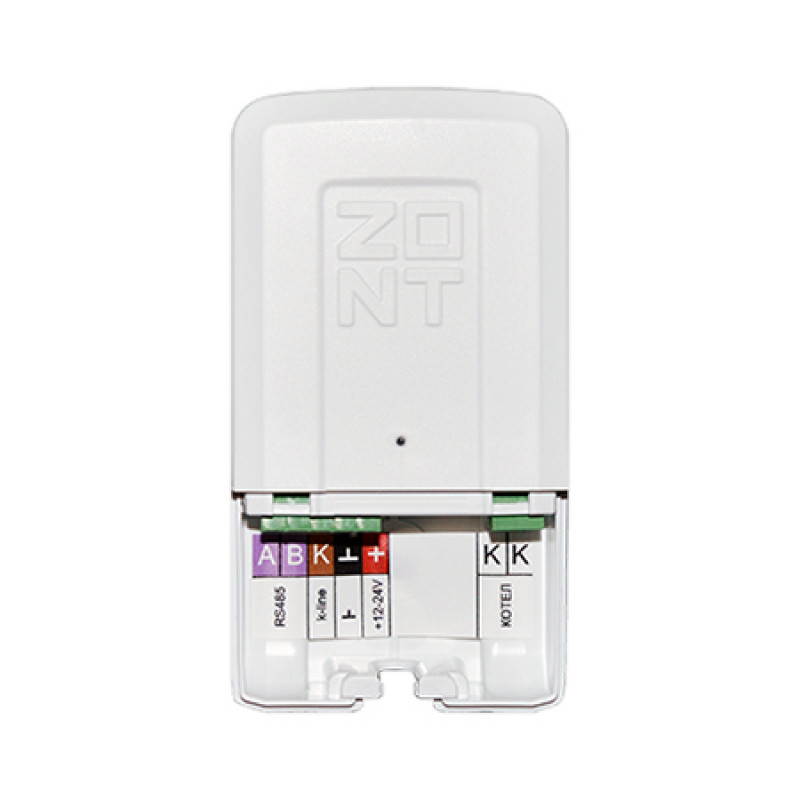

  Интерфейс подключения к термостату или контроллеру	K-Line, RS-485
  Температурный диапазон работы	от -30 до +55 °С
  Время выхода на рабочий режим	не более 5 сек
  Средний срок службы	7 лет
  Габаритные размеры	95 х 55 х 23 мм
  Масса, не более	0,400 кг
  Крепление	навесное
